我在不锈钢餐厨/宠物用品工厂做了 10 年，现在主要负责产品开发和品控。日常打交道最多的就是两类人：一类是做亚马逊做独立站的卖家，一类是各种材质检测机构。看到社区里聊选品的帖子很多，但聊到不锈钢材质时，大部分说法都停留在"304就是好"这个层面，有些坑真的不吐不快。今天就把我这些年见过的材料坑摊开讲讲，看完至少能帮你避开这个类目里最贵的那几个学费。

一、先泼冷水：你买的"304"，可能根本不是304

这是整个类目最大的暗坑，没有之一。

市面上不锈钢宠物碗、餐具盒的报价差异大得离谱：同样一款双碗宠物碗，有的工厂报 9 块，有的报 15 块，海外仓拿货甚至有报 7 块的。很多卖家比价比到最后选了便宜的，货也确实收到了、看着也挺亮——然后在亚马逊上被买家留了一星 review："rusts after two weeks"（两周就生锈）。

问题出在哪？很多低价品用的是 201 或者"201 充 304"。

简单说下这几种材料的区别（这是工厂进货时真实的价格阶梯）：

材料 镍含量 大致特点 常见用途 材料成本（以304为基准）
201 0.5%-4% 锰高镍低，耐蚀性差，遇水汽/盐雾易锈 低端餐具、装饰件 约 60%-70%
304 8%-10.5% 食品接触主流材料，耐蚀性好 食品级餐具主力 100%（基准）
316 10%-14% + 2%-3%钼 加了钼，抗氯离子腐蚀更强 高端保温杯、医疗、海边地区 约 120%-135%

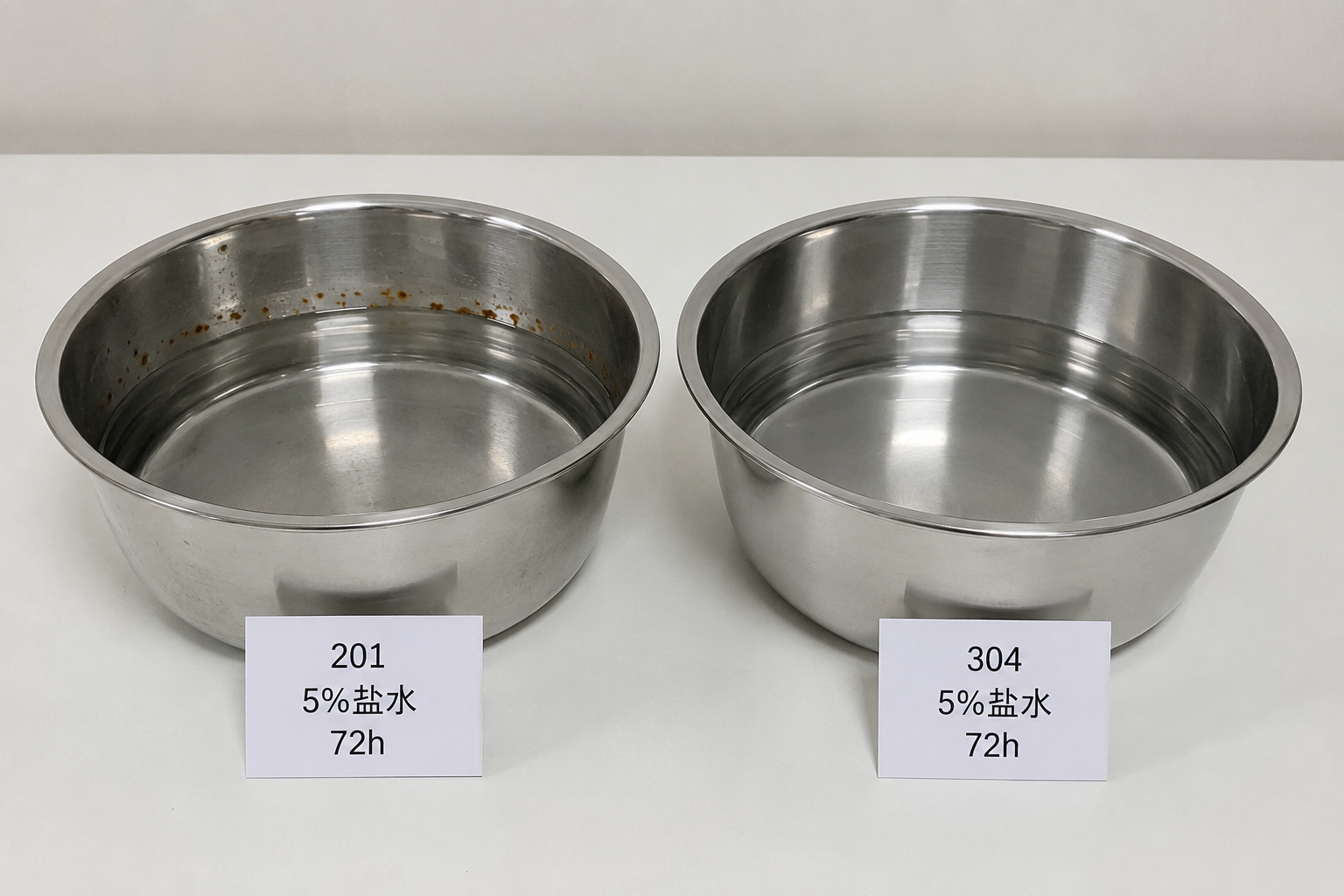

201 为什么便宜？因为镍是不锈钢里最贵的元素，201 用便宜的锰替代了一部分镍。代价就是耐腐蚀性断崖式下跌——在国内干燥环境放半年可能没事，但海运 30 天高湿高盐的货柜里，或者欧美厨房、宠物口水+残留食物的日常使用场景下，锈点很快就出来了。

更麻烦的是，201 和 304 肉眼完全分不出来：一样亮、一样有拉丝纹理。有些工厂自己在采购环节就被钢厂贸易商骗过。所以"卖家以为是 304、工厂以为是 304、实际是 201"这种事，在整个产业链里都真实存在。


二、怎么验证？教三个成本从低到高的方法

1. 不锈钢检测液（约 10 块钱，适合初步筛查）

网购"不锈钢钼检测试剂"，滴在碗内壁。原理是测钼含量：201 基本不变色或很快褪色，304 微变，316 变色更明显。注意两点：一是要测内壁（接触食物的部位），外壳可能有别的处理；二是检测液只是粗筛，不能作为最终依据。

2. 磁铁判断？——这是个流传很广的误区，单独说下

很多"科普"说"吸磁铁的就不是 304"。这句话是错的。 304 是奥氏体不锈钢，理论上无磁，但经过冲压、拉伸等冷加工后，内部组织会部分转变为马氏体，带弱磁性是正常的。你们拿到手深拉伸成型的餐具盒、碗体，边缘和底部能感觉到轻微吸力，不能说明它不是 304。反过来，一点磁性都没有也不能证明它就是好料。用磁铁判断材质，基本等于用体重秤量身高。

3. 送检（最靠谱，也是做正经生意绕不开的）

找 SGS、Intertek 或国内的第三方实验室做材质成分分析（光谱法），一份报告几百块。顺带说一句：如果你做美国市场，做食品接触类的材质报告只是开始，FDA 食品接触测试、加州 65（重金属迁移）、宠物用品如果涉及儿童场景还可能被要求 CPC。这部分展开能写一整篇，先不铺开，有想了解的可以留言，我后面单独写一篇认证的。

三、304 还是 316？给选品的一个实用判断框架

不是越贵越好，而是看使用场景：

普通宠物碗、餐具盒、便当盒：304 完全够用。316 的抗腐蚀优势在这个场景里用不上，纯属浪费成本——除非你想把"316 医用级不锈钢"做成 listing 里的溢价卖点，那是另一个打法；
真空保温类（保温宠物碗、焖烧罐）：内胆建议 316。保温类产品装的东西温度高、接触时间长、清洗频率高（反复的冷热交替+清洁剂），316 的钼在这个场景下有实际意义，而且保温类客单价高，扛得住这点材料差价；
目标市场在沿海/海岛地区（加勒比、东南亚、海岛旅游市场）：优先 316。高盐雾环境对 201 是灾难，对 304 也是考验。

再给一个工厂视角的成本参考：一只普通双碗宠物碗，304 换 316 的材料成本差大概在 15%-20%，但零售端能讲出的故事差异远不止这个数。做高客单产品线的可以认真考虑。

四、几个卖家常问的问题，顺便统一回复

Q：产品描述里写"SUS304"就一定是304吗？ 不保证。写 SUS304 只是宣称，亚马逊也不审核材质真实性。真被买家投诉生锈、或者竞品举报，平台要的是检测报告，不是详情页文字。所以找供应商时要的东西很明确：材质成分报告 + 食品接触测试报告，两份都要，缺一个都有风险敞口。

Q：为什么我家产品会被投诉"有铁锈味"？ 大概率三个原因：一是内壁没做钝化或电解抛光处理，表面游离铁残留；二是用了劣质清洗剂/防锈油没洗干净；三是材料本身就不够等级。前两个是工艺问题（好工厂和差工厂的真实差距主要在这里），第三个就是材料问题了。

Q：克重是不是越重越好？ 不是。厚度要和结构设计匹配：一只设计合理的 1.0mm 碗，性能可能好过硬堆到 1.2mm 的。而且过厚会推高 FBA 的重量段费用——这个类目的物流成本敏感度比大多数人想象的高。

最后总结一下，三句话：

报价比市场价低一大截的"304"，先默认存疑，要么验、要么走；
磁铁判断不靠谱，几十块的检测液 + 几百块的送检报告才是正经手段；
304 够用的场景别上 316，316 该上的场景（保温内胆、海边市场）别省，把钱花在用户能感知的地方。

写这篇没有任何推荐供应商的意思，单纯是这个类目的材料认知太混乱，见过太多卖家在这上面交学费。有问题欢迎评论区聊，你们在选品时遇到过材质方面的坑吗？尤其被"生锈"投诉过的，可以描述下产品和使用场景，我帮大家分析下可能的原因。
